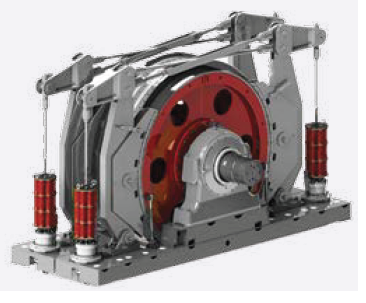

Машины подъемные многоканатные

Предназначены для оборудования вертикальных подъемов угольных шахт и рудников. Машины используют для подъема и спуска людей, подъема полезного ископаемого и породы, спуска и подъема вспомогательного оборудования и материалов, ревизии и осмотра стволов шахт и рудников. Машины применяют для двухскипового и двухклетевого подъемов, а также для однососудных подъемов спротивовесом. Машины данного типа выпускаются:

• по типу размещения - наземные и башенные;

• по месту расположения привода - правого и левого исполнения;

• по типу привода - редукторные и безредукторные.

Конструктивные особенности:

• канатоведущий и отклоняющий шкивы снабжены термостойкой футеровкой;

• сборка основных узлов на одной раме.

Машины подъемные шахтные многоканатные (башенного исполнения)
Техническая характеристика	ЦШ 2,25х4	ЦШ 3,25х4	ЦШ 4х4	ЦШ 5х4	ЦШ 5х8М
Скорость подъема, м/с, не более: - с редуктором - без редуктора	12,5 14	14,5 16	14,5 18	Х 18	Х 18
Статическое натяжение канатов, кН	320	600	800	1400	2400
Разность статических напряжений канатов, кН, не более	125	200	250	355	630
Диаметр канатоведущего шкива, мм	2240	3150	4000	5000	5000
Количество подъемных канатов, шт.	4	4	4	4	8
Мощность электродвигателя (наибольшая), кВт	1500	2з1500	2х2000	5500	2х5500
Высота подъема,м	900	1200	1000	1600	1600
Масса, т, не более	44	70	84	165	240

Машины подъемные шахтные многоканатные (наземного исполнения)
Техническая характеристика	ЦШН 3,25х4	ЦШН 4х4	МК 5х2	ЦШН 5х4
Скорость подъема, м/с, не более: - с редуктором - без редуктора	14 Х	Х 14,5	Х 15	Х 16
Статическое натяжение канатов, кН	500	800	770	1250
Разность статических напряжений канатов, кН, не более	150	200	200	300
Диаметр канатоведущего шкива, мм	3150	4000	5000	5000
Количество подъемных канатов, шт.	4	4	2	4
Мощность электродвигателя (наибольшая), кВт	2х1250	2х1600	2х1800	5000
Масса, т, не более	125	130	154	189
