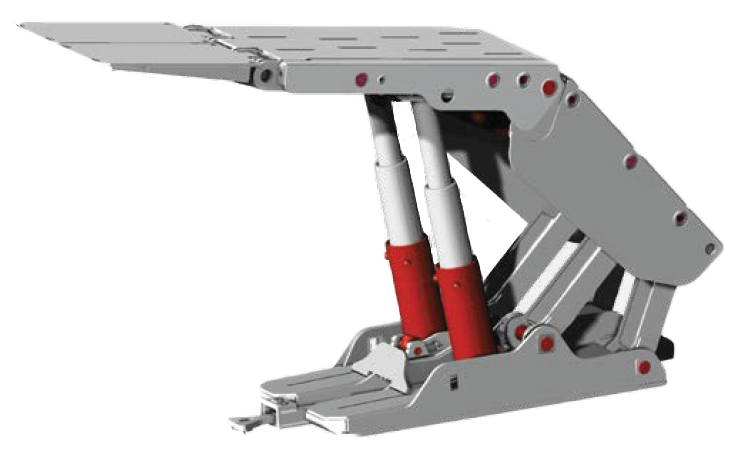

Крепь механизированная ДТ
Aгрегатированная, поддерживающе-оградительного типа, предназначенная для механизации процессов поддержания и управления кровлей в призабойном пространстве лавы при отработке пологих пластов с труднообрушаемой кровлей в сложных горногеологических условиях.
Основные технические и эксплуатационные особенности крепи ДТ:
Высокая надежность и ресурс, обеспечиваемые конструктивными параметрами секции и использованием высокопрочных материалов.
Повышение производительности и удобства ведения работ за счет следующих факторов:
• двойного прохода между конвейером и стойками крепи в исходном положении;
• крепления узлов секции посредством быстроразъемных соединений чекового типа вместо болтовых соединений;
• открытого доступа к элементам гидросистемы из рабочего пространства;
• повышенной скорости крепления вследствие выбора оптимальных параметров гидросистемы и секции в целом.
Гидросистема крепи и аппаратура автоматического управления обеспечивают:
• групповую передвижку секций в цикле «подтяжка-распор». Количество секций в группе определяет оператор крепи;
• автоматизированную передвижку одиночной секции в цикле «подтяжка-распор»;
• дистанционное управление технологическими операциями на секции крепи с постов управления двух соседних секций;
• контроль времени автоматической передвижки и распора;
• аварийную остановку с любой секции крепи;
• оперативную индикацию;
• независимую несущую способность каждой стойки;
• принудительное складывание и распор стоек;
• контроль давления в каждой стойке;
• выполнение межсекционной и внутрисекционной разводки гибкими высоконапорными рукавами с безрезьбовым соединением.
Улучшение условий поддержания кровли за счет:
• высокой несущей способности крепи (свыше 700 кH/м2);• создания в непосредственной кровле горизонтально сжимающих усилий;
• коротких поджимных консолей с высоким усилием прижатия (до 1000 кH),создаваемым компактным механизмом передачи усилия от гидростоек.
Основные конструктивные особенности секции крепи ДТ:
• цельное жесткое основание;
• усиленная конструкция механизма подъема основания и выдвижки боковых щитов;
• синхронное управление гидростойками;
• оптимизация конструкции для работы на пластах с труднообрушаемыми кровлями.
Комплектность механизированной крепи и конструкции отдельных сборных единицВы можете уточнить при заказе.
Техническая
характеристика |
ДТ |
2ДТ |
3ДТ |
Допустимые
углы падения пластов, град.:
- для работы
по простиранию;
- для работы
по падению и восстанию |
35
10 |
Удельное
сопротивление на 1м2 поддерживаемой площади, кН/м2 |
600-800 |
730-840 |
700-780 |
Сопротивление
секции, кН |
3800-4300 |
4000-4800 |
4200-4770 |
Коэффициент
гидравлической раздвижности крепи |
2 |
Усилие
передвижки секции, кН |
640 |
Шаг
установки секций, м |
1,5 |
Шаг
передвижки, м |
0,7 |
0,63 |
0,63 |
Коэффициент
затяжки кровли |
0,9 |
Габаритные
размеры (мм):
- высота min-max
- ширина |
700-1500
1440 |
1170-2500
1440 |
1710-3500
1440 |
Среднее
давление на почву МПа (кгс/см2), не более |
2(20) |
Масса
секции, т |
8,7 |
10,1 |
16,1 |
