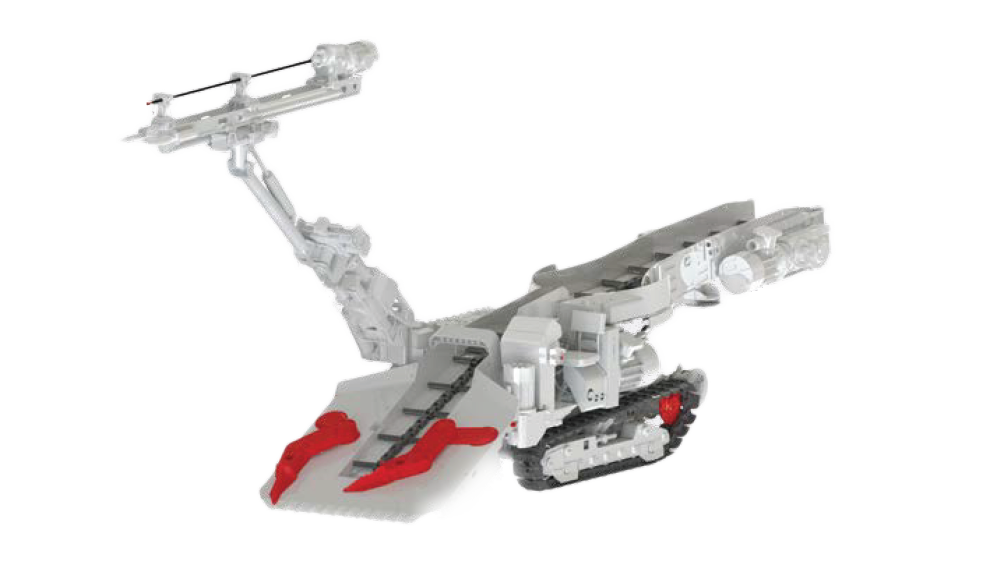

Машина буропогрузочная БПР

Предназначена для погрузки горной массы, разрушенной буровзрывным способом, в вагонетки, на конвейер или в другие шахтные транспортные средства, для подъема и установки элементов крепи при проведении горизонтальных и наклонных горных выработок сечением в свету от 8 м2 в шахтах, опасных по газу и пыли, а также для механизации процессов бурения шпуров буровым инструментом диаметром 42 мм по забою в породах крепостью σсж≤112 МПа при применении буровой головки вращательного действия и σсж≤224 МПа при применении буровой головки ударно- вращательного действия. Исполнение машины БПР-01 предусматривает ее применение для проведения наклонных выработок с углом наклона до -18°.

Конструктивные особенности:

• Погрузочный орган буропогрузочной машины оснащен нагребающими лапами и имеет привод от электродвигателя мощностью 30 кВт, обеспечивающий тем самым высокую производительность и позволяет развивать большое усилие на нагребающих лапах.

• Привод гусеничной тележки — гидравлический.

• Скребковый конвейер армирован полосами из износостойкой стали, повышающими его ресурс в 2–3 раза.

• Клиренс машины — 290 мм. • Две независимые маслостанции. Первая маслостанция обеспечивает выполнение всех цилиндровых команд и управление бурильным модулем, а вторая работу гусеничного хода. Таким образом, при выполнении операции по обуриванию забоя работает только первая маслостанция, а вторая — при этом выключена.

• На машине установлено рабочее место машиниста, оборудованное электрическим и гидравлическим пультами управления.

Техническая характеристика	БПР	БПР-01
Техническая производительность, не менее: - погрузки, м3/мин - бурения, м/ч	3 48	1,5 32
Суммарная мощность двигателей, кВт	93,5	93,5
Телескопичность стрелы, мм	500
Скорость перемещения, м/мин	9	9
Зона бурения (высота х ширина), м	4,5х5,5	4,5х5,5
Диапазон регулирования скорости подачи бурильной головки, м/мин	0-4,5	0-4,5
Частота вращения шпинделя бурильной головки, об./мин	323	731
Усилие подачи бурильной головки, кН	18	18
Габаритные размеры в транспортном положении, м: - по длине - по ширине - по высоте	8,08 2,1 2,4	8,08 2,1 2,4
Масса, т	15,2	15,7
