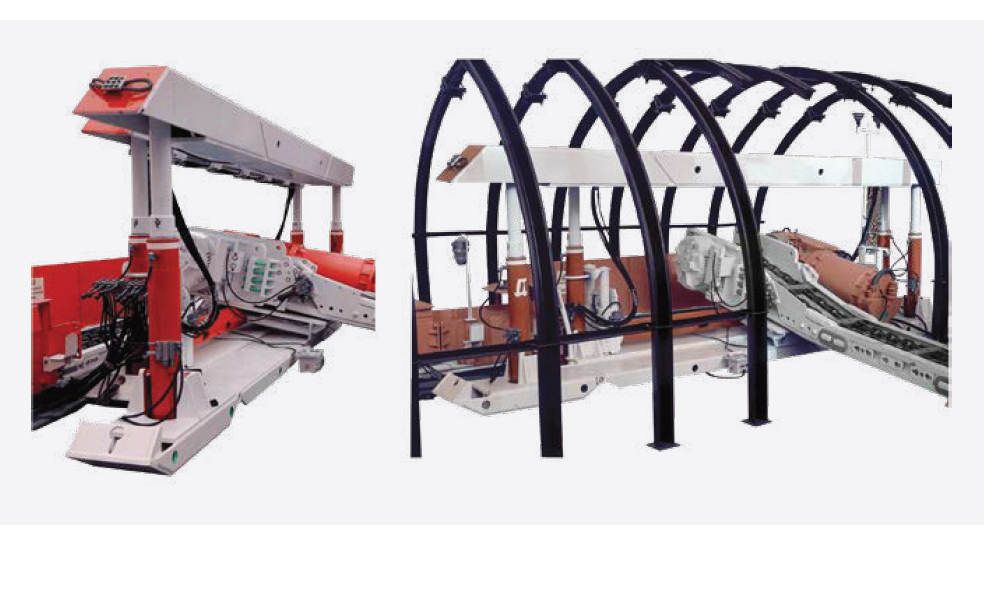

Крепь сопряжения УКС

Основные конструктивные особенности:

• крепь состоит из распорного устройства, базовой секции, механизма передвижки и гидрооборудования;

• распорное устройство представляет собой рамную конструкцию с перекрытием,основанием, двумя гидравлическими стойками и столом для крепления привода забойного конвейера. стол закреплен на опорной трубе либо опорной балке,шарнирно установленной в ползунах, оснащенных двумя гидродомкратами подъема;

• конструкция стола обеспечивает разворот привода в плоскости пласта на 10° в обе стороны и перемещение его из лавы в лаву на 760 мм;

• конструкция распорного устройства обеспечивает распор привода конвейера, его передвижку на величину захвата выемочной машины, настройку на угол падения и величину нижней подрывки пласта;

• базовая секция состоит из перекрытия, составного шарнирного основания и двух гидростоек;

• устойчивость крепи при ее передвижке обеспечивается направляющей,закрепленной по концам перекрытия базовой секции и взаимодействующей с захватами на перекрытии распорного устройства;

• механизм передвижки выполнен в виде якоря, сварной рамы с одним либо с двумя гидродомкратами передвижки и двух отрезков цепи, соединяющих якорь, раму и передвигаемую секцию или распорное устройство;

• гидросистема крепи позволяет осуществлять раздельную разгрузку и распор всех гидростоек, гидродомкратов передвижки. разводка гидросистемы унифицирована с гидрооборудованием мехкомплекса, в составе которого она работает;

• конструкция крепи обеспечивает 3-кратную передвижку привода забойного конвейера без снятия распора с базовой секции.

Техническая характеристика	УКС
Допустимые углы падения пластов, град.: - для работы по простиранию; - для работы по падению и восстанию	35 10
Система разработки	Столбовая при длинных очистных забоях обратным ходом
Сечение прилегающих к лаве штреков, м2, не менее	7,0
Среднее давление на почву, МПа не более	2,0
Максимальное рабочее давление в напорной магистрали, МПа	32
Сопротивление, кН - крепи - стола распорного - секции - стойки	3040 1520 1520 760
Шаг передвижки, м - стола распорного - секции	0,63(0,8) 3,2
Диапазон регулирования подъема стола, мм - механический - гидравлический - суммарный	580-860/465-745 580-980/465-865 580-1260/465-1145
Усилие передвижки секции, кН	Не менее 360
Габаритные размеры крепи (мм) - длина - ширина - высота	7360 1100 1590-3540
Масса крепи, т	13,6
