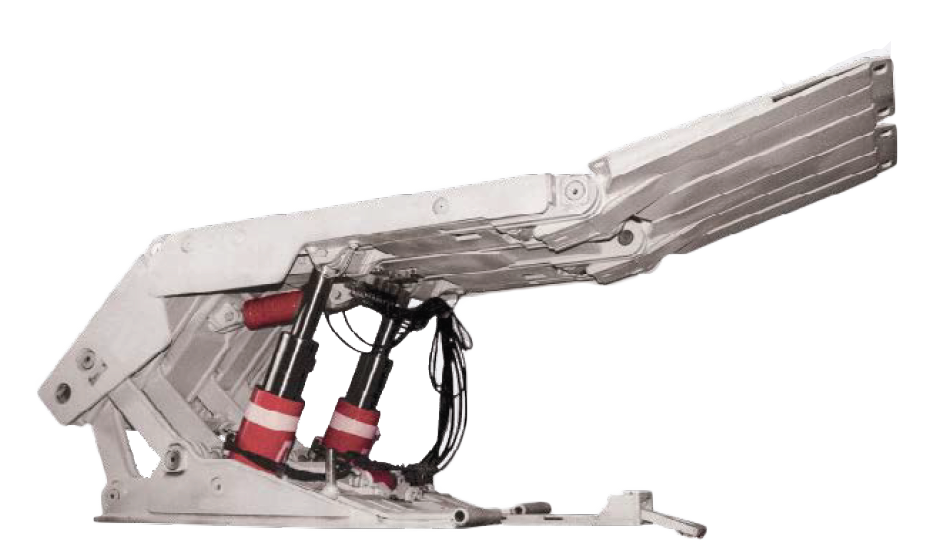

Крепь механизированная ДМ

Агрегатированная, поддерживающе-оградительного типа, предназначенная для механизации процессов поддержания и управления кровлей в призабойном пространстве лавы при отработке пологих пластов в сложных горно-геологических условиях.

Основные технические и эксплуатационные особенности крепи ДМ

Высокая надежность и ресурс, обеспечиваемые конструктивными параметрами секции и использованием высокопрочных материалов. Повышение производительности и удобства ведения работ за счет следующих факторов:

• двойной проход между конвейером и стойками крепи в исходном положении;

• уменьшенное давление на почву в зоне носка основания и наличие механизма подъема основания для работы в условиях слабых почв;

• крепление узлов секции посредством быстроразъемных соединений чекового типа вместо болтовых соединений;

• открытый доступ к элементам гидросистемы из рабочего пространства;

• обеспечение поперечной устойчивости секции и маневренности перекрытия благодаря использованию основания типа «катамаран» и раздельного управления гидростойками;

• увеличение скорости крепления вследствие выбора оптимальных параметров гидросистемы и секции в целом.

Улучшение условий поддержания кровли за счет:

• повышения устойчивости непосредственной кровли вследствие создания перекрытиями секции горизонтально сжимающих усилий;

• использования в конструкции секции коротких поджимных консолей с высоким усилием прижатия, обеспечиваемым механизмом передачи усилия от гидростоек.

Основные конструктивные особенности секции крепи ДМ:

• раздельное основание типа «катамаран»;• открытое расположение механизма перемещения с жестким укороченным толкателем;

• специальная конструкция механизма подъема основания и выдвижки боковых щитов;

• раздельное управление гидростойками;

• оптимизация конструкции для работы на тонких пластах.

Комплектность механизированной крепи и конструкции отдельных сборных единиц Вы можете уточнить при заказе.

Техническая характеристика	1ДМ	2ДМ
Допустимые углы падения пластов, град.: - для работы по простиранию; - для работы по падению и восстанию	35 10
Удельное сопротивление на 1м2 поддерживаемой площади, кН/м2	385-505
Сопротивление секции крепи, кН	2200-2800	2400-2800
Коэффициент гидравлической раздвижности крепи	2,45	2,4
Усилие передвижки секции, кН	300
Шаг установки секций, м	1,5
Шаг передвижки, м	0,63(0,7)
Коэффициент затяжки кровли	0,9
Габаритные размеры (мм): - высота min-max - ширина	610-1500 1440	730-1750 1440
Среднее давление на почву МПа (кгс/см2), не более	1,5(15)
Масса секции, т	Не более 7,45	7,7
