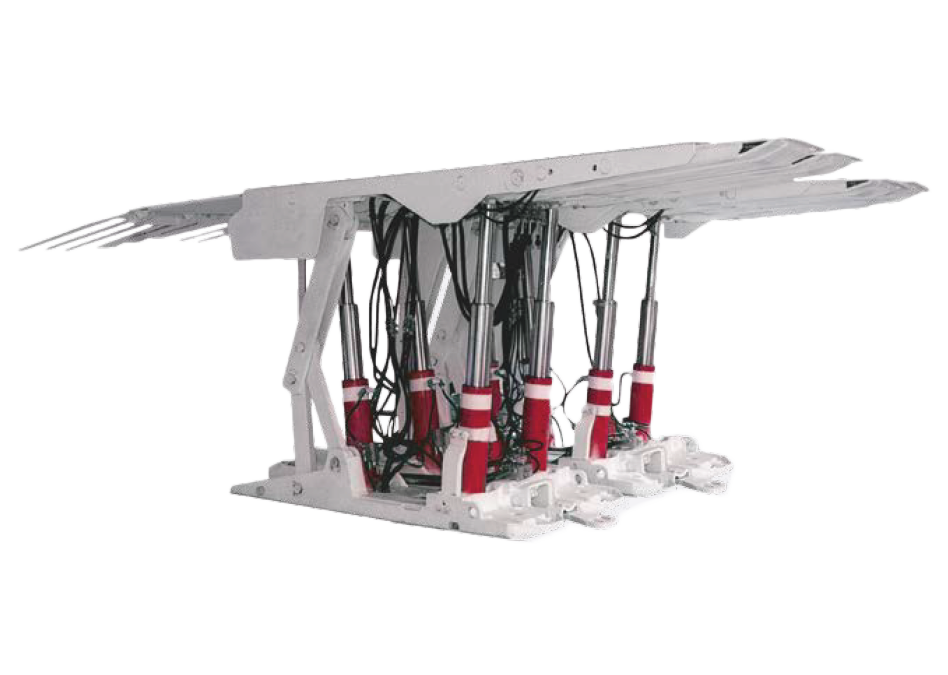

Концевые секции на базе крепи КД90

Концевые секции с обратными консолями предназначены для механизации процессов поддержания кровли, передвижки конвейера, создания безопасных условий обслуживающего персонала, занятого выполнением концевых операций, при отработке пологих в составе механизированного комплекса.

Концевые секции на сопряжении лава-штрек предназначены для механизации процессов поддержания кровли над приводными головками конвейера и их передвижки в комплексах с крепями КД90, КД90Т, ДМ, КДД, ДТ и всеми конвейерами типа КСД, СП, СПЦ.

Основные конструктивные особенности:

• концевые секции с обратной консолью максимально унифицированы с секциями крепи КД90 и КД90Т;

• наличие со стороны выработанного пространства обратных консолей, шарнирносвязанных с перекрытием;

• удлиненные забойные консоли, шарнирно соединенные с перекрытием;

• дополнительный гидродомкрат у забойной части консоли, увеличивающий несущую способность секции и осуществляющий крепление приводной головки конвейера через подконвейерную плиту;

• для обеспечения работы крепи в условиях слабой почвы концевые секции оснащены механизмом для подъема основания при передвижке;

• управление осуществляется с соседних загруженных концевых секций.

Основные конструктивные особенности:

• создание безопасных условий для обслуживающего персонала при выполнением концевых операций.

Техническая характеристика	2КД90	3КД90	2КД90Т	3КД90Т
Допустимые углы падения пластов, град: - для работы по простиранию - для работы по падению и восстанию	35 10	35 10	35 10	35 10
Удельное сопротивление на 1м2 поддерживаемой площади, кН/м2	500	550	800	800
Сопротивление секции крепи, кН	3000	3200	4800	4800
Коэффициент гидравлической раздвижности крепи	1,95	1,95	1,8	1,95
Усилие передвижной секции, кН	392	392	392	392
Шаг установки секций, м	1,5
Габаритные размеры (мм): - высота min-max - ширина	710-1410 1420	1000-2000 1420	750-1450 1420	1000-2000 1420
Масса секции, т, не более	6,65	7,2	9,5	9,6
