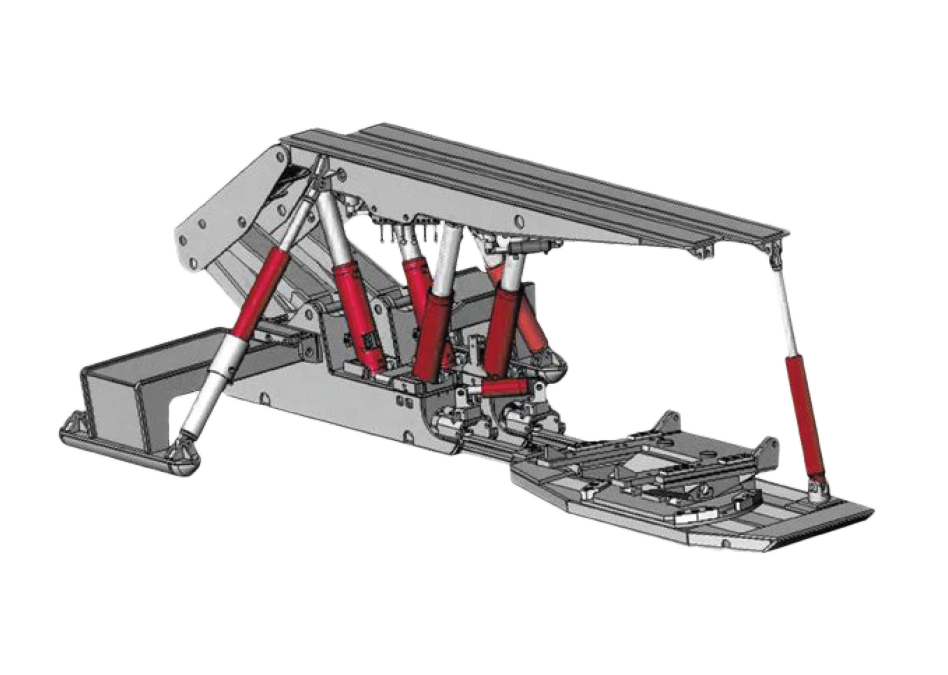

Крепь сопряжения КС

Основные конструктивные особенности:

• возможность ее установки как на транспортной, так и на вентиляционной выработках с выполнением перемонтажа отдельных узлов крепи в условиях шахты;

• надежное крепление концевых головок работающего скребкового конвейера в штреке;

• приспосабливаемость концевых головок скребкового конвейера к изменениям угла падения пласта и развороту линии забоя относительно подготовительной выработки;

• передвижку концевых головок скребкового конвейера вслед за подвиганием очистного забоя;

• наличие активных связей по кровле и почве между секциями крепи сопряжения,позволяющих корректировать их взаимное положение и производить маневрирование крепью относительно бортов штрека;

• наличие устройств для обеспечения боковой устойчивости, позволяющее перекрытиям секции находиться в контакте с арочным креплением штрека при расположении крепи сопряжения не по оси штрека;

• наличие в конструкции секции крепи сопряжения шарнирного четырехзвенника,соединяющего основание с перекрытием и разгружающего гидростойки от поперечных усилий.

Техническая характеристика

1КС

2КС

Сопротивление секции крепи сопряжения, кН:

- при минимальной высоте;

- при максимальной высоте

2520

3050

2950

3150

Среднее давление на почву, МПа

2,0

Шаг передвижки, м

0,63

Диапазон регулирования регулируемой плиты:

- разворот в плоскости пласта, град

- поворот в плоскости, параллельной забою, град

- перемещение вдоль забоя, мм

±14

280

Усилие передвижки секции, кН

- секции крепи сопряжения

- регулируемой плиты (с концевой головкой конвейера)

- концевой головки конвейера вдоль забоя

400

500

310

Габаритные размеры крепи (мм)

- высота min-max

- длина в сложенном положении

- минимальная ширина

- максимальная ширина с опорами боковой устойчивости

1400-2800

6700

1060

3570

1800-3500

7350

1060

3570

Масса, т

- секции крепи сопряжения

- плиты регулируемой

10,3

5,6

11,2

5,6
