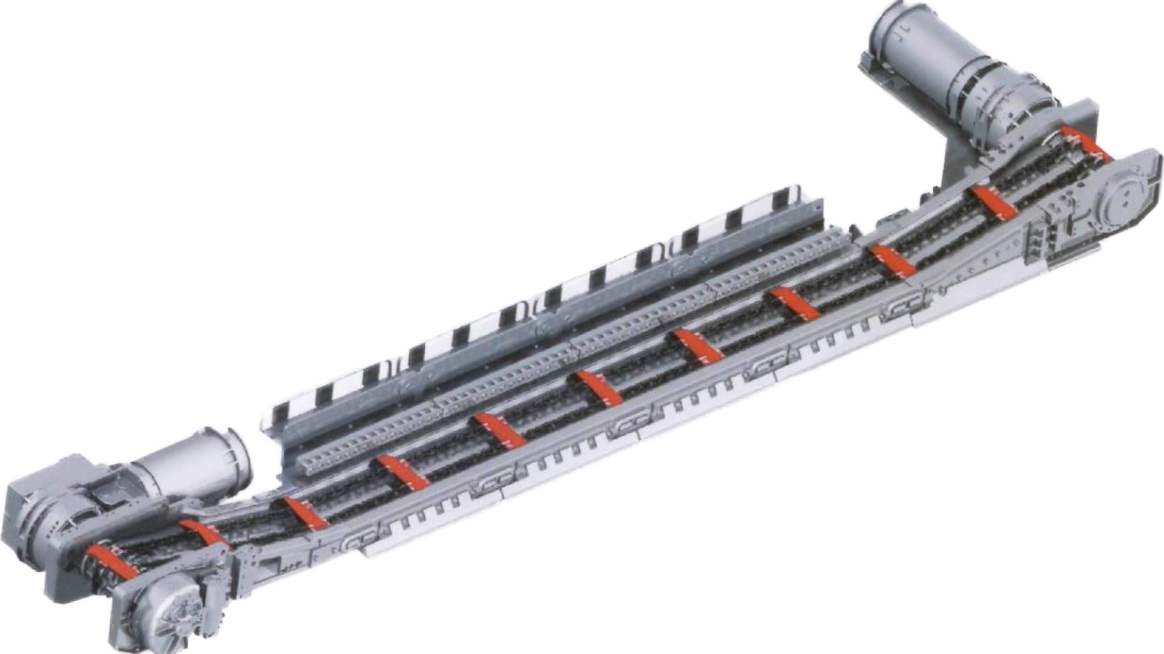

Конвейер шахтный скребковый КСД27
Мощный скребковый передвижной конвейер предназначен для работы в сложных горно-геологических условиях в составе горнодобывающего комплекса для доставки угля, горючего сланца, каменных руд из очистных забоев с углом наклона по простиранию до 30
о и по падению или восстановлению до 10
о, в шахтах, опасных по газу и пыли.
Основные технические и эксплуатационные особенности конвейера КСД27:
- высокая надежность и ресурс, обеспечиваемые конструктивными параметрами приводных блоков и рештачного става, изготовленного из высокопрочных материалов
- высокая энерговооруженность конвейера
- комплектация приводных блоков двухскоростными электродвигателями с соотношением скоростей 1/3, с водяным охлаждением и высоким пусковым моментом
- уменьшение площади незакрепленного пространства в зоне приводных головок конвейера
Основные конструктивные особенности конвейера КСД27:
- связь электродвигателя с редуктором торсионным валом или эластичной муфтой
- редукторы приводов блочной конструкции двух типов: планетарный и комбинированный; с водяным охлаждением, унифицированным выходным планетарным блоком
- комбинированный редуктор оснащен червячным механизмом с гидромотором или дисковым тормозом для натяжения тягового органа
- имеет исполнение с боковой или лобовой разгрузкой
- разъемные звезды, легкодоступные цепесъемники
- автоматизированная система управления с функциями диагностики и контроля
Техническая
характеристика |
КСД27 |
Производительность,
т/час (т/мин) |
840 (14) |
Длина
конвейера в поставке, м |
До 400 |
Число
электродвигателей и расположение приводных блоков, шт. |
Два-три-четыре,
одностороннее, разностороннее |
Электродвигатели:
-
номинальная мощность, кВт
- напряжение
питания, кВ |
160, 200, 55/160, 65/200, 85/250
0,66/1,14 |
Скорость
движения тягового органа, м/с:
- основная
(рабочая)
-
вспомогательная (маневровая) |
1,11
0,37 |
Тяговый
орган:
- число и
расположение цепей, шт.
- тип цепи
(калибр, шаг, класс прочности)
- шаг
установки скребков, мм |
Две в центре с расстоянием по осям 160 мм,
280 мм
30х108-С,D
34х126Н-С,D
34х126-С,D
1080 |
Рештачный
став (по боковинам), мм:
- высота
профиля
- ширина
рештака
- длина
рештака
- ресурс,
млн. т |
255; 265
694
1500
3 |
